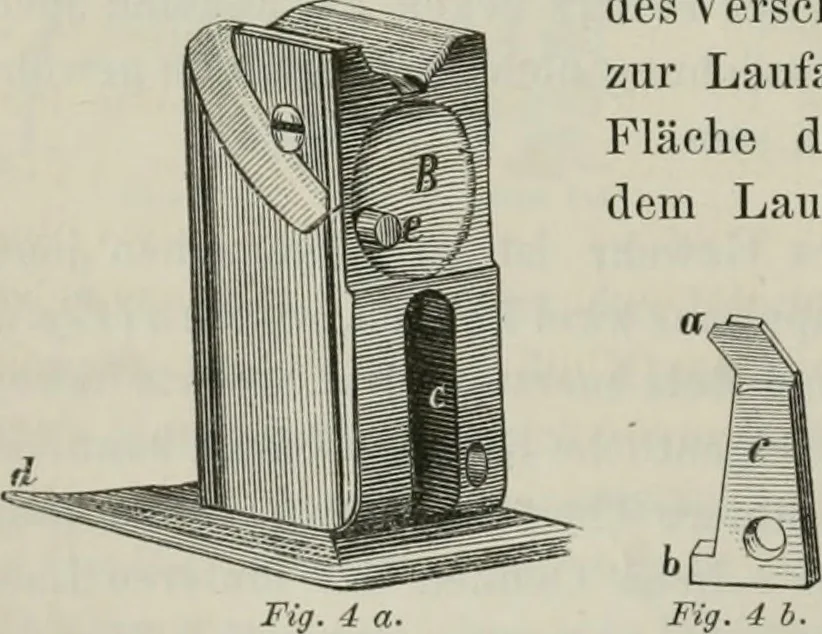

Fig. 1. einen Schweif endet, mit dem es durch die Kreuzschraube am Kolben befe-stiget^ wird. Dieses Gehäuse hat eine prismatische Aushöhlung zur Aufnahme des Verschlusskeiles B (Fig. 4 a), welcher senkrechtzur Laufaxe verschiebbar ist. An der vorderenFläche der Höhlung besitzt das Gehäuse unterdem… … Fig. 4 a. in der Verticalebene der Laufaxe umeinen Bolzen gedreht werden kann.Dessen Theil a bildet einen Theil desPatronenlagers, und der Zapfen b greiftin den Einschnitt c des Verschluss-keiles ein. Um das Gewehr zu laden,wird der Keil durch einen Druck auf die Platte ä so weit aus dem…
