Die Röntgentechnik : Lehrbuch für Ärzte und Studierende (1906)
Albers-Schönberg, Heinrich Ernst, 1865-1921 · Hamburg : Lucas Gräfe & Sillem · leaf 80

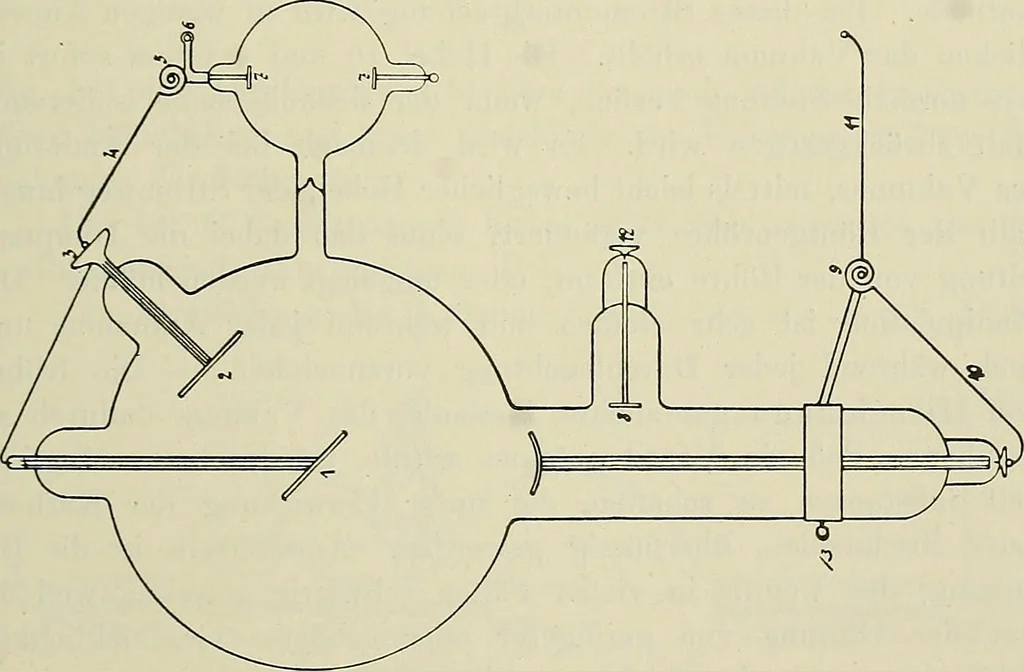

Wasser anzuwenden, noch überhaupt eineAuswechselung des Wassers vorzunehmen. Die einmalige Wasser-füllung gehört gleichsam konstruktiv zur Röhre. 3. Röhren von W. A. Hirschmann (Berlin). Diese geradezu genial konstruierte Röntgenröhre (Fig. 18) be-steht aus den üblichen Elektroden und der… … Fig. 18. Elektroden sind die Hilfselektroden 7 und 8 angebracht, von denendie Elektrode 7 in einem besonderen kugelförmigen Ansatz ange-ordnet ist, dessen Innenraum in direkter Verbindung mit der Kugelder Röntgenröhre steht. Die Verbindung der Elektrode mit derAntikathode 1 und Hilfsanode 2 wird…
Radiology, Medical · Diagnosis, Radioscopic · X-rays · Radiography
