Exploitation technique des chemins de fer .. (1907)
Galine, L. (Louis), b. 1864 · Paris : Vve C. Dunod · leaf 37

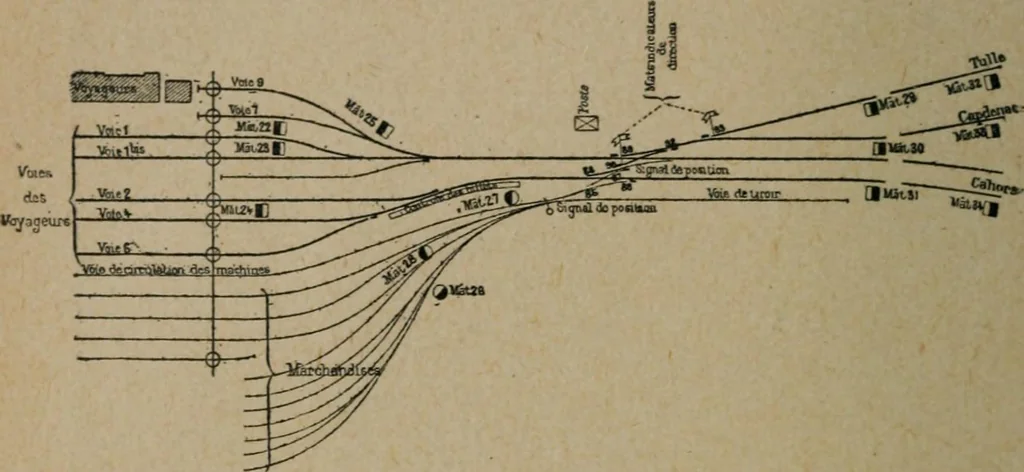

o •<C0oQwtr a 24 TRAINS ET GARES gare {fig. 6) a comme avantage de réduire le nombre des-appareils et dexiger moins détendue; par contre, les mou-vements se trouvant concentrés sur un tronc commun, aumoindre incident celui-ci se trouve obstrué, et arrête tout&circulation. Il faut toutefois,… … Fig. 6. — Gare de bifurcation à tronc commun. de lautre, soit en forme de bretelle, si on veut obtenir tous-les mouvements possibles. Quant au bâtiment principal, on le place soit dans langlede la bifurcation, soit sur le tronc commun. La dispositiondans langle est la moins répandue, car elle exige…
