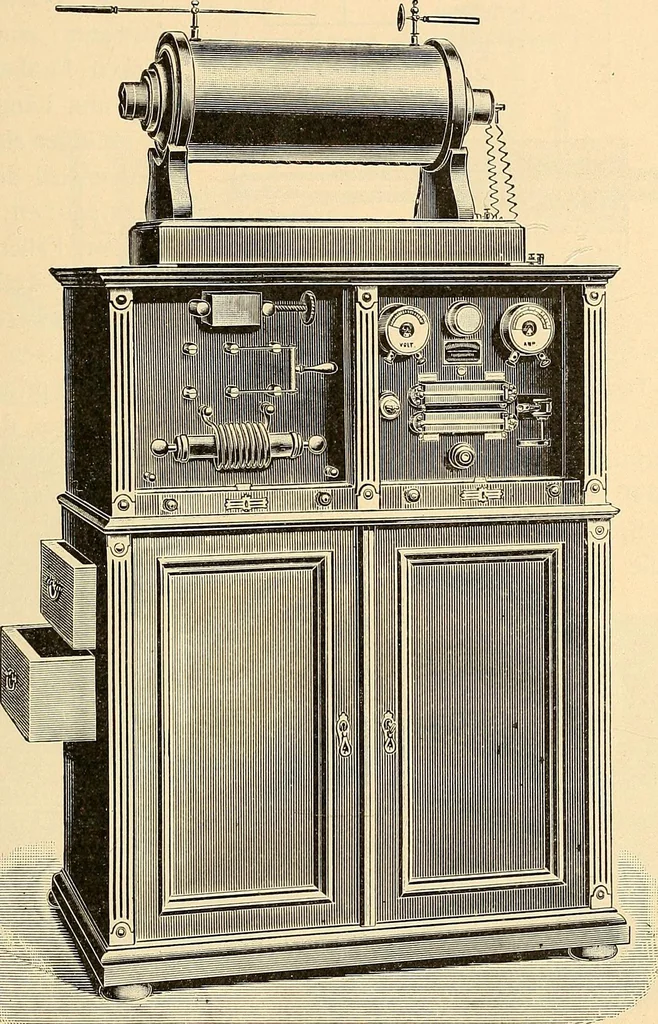

Fig. 306. Wechselströme hoher Frequenz und Spannung. 235 eines 0,15 mm dicken Kupferdrahtes, in einer einzigen Lage aufgewickelt,die beiden Enden mit den beiderseitig eingeschraubten Klemmen verbunden.Über diese Spule sind mehrere ineinander passende Hartgummiröhren,die oberen immer etwas kürzer… … Fig. 307. äußerste Röhre ist 300 mm lang, bei 70 mm äußerem Durchmesser. Aufdiese sind vier Windungen eines 5 mm dicken, blanken Kupferdrahtes ge-wickelt, deren Enden nach oben gebogen, 100 mm Abstand haben und inPolklemmen endigen. Dieser ganze Apparat ist im Vakuum mit einerMischung von gleichen…
