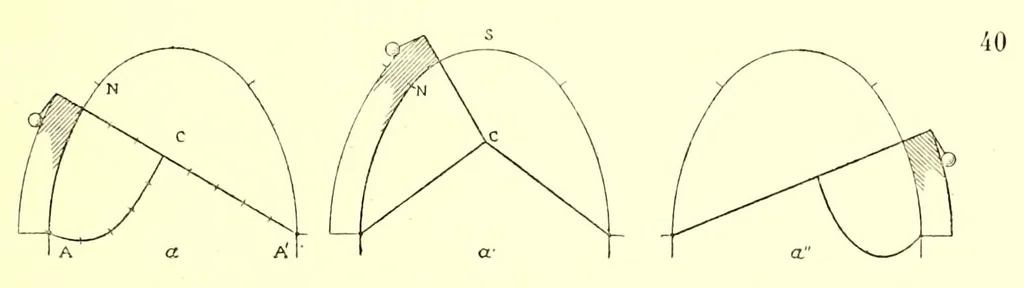

VOUTES SANS CINTRAGE. 47 Quant k l'arc de cercle, nous le trouvons (pl. XIII 1) appliqué à Deïr el Médiné. MODE DE DIRECTION DANS l'eSPACE. Le tracé de ces courbes dans l'espace se fait très probablement à l'aide de fils directeurs, de simbleaux. Pour un berceau à trois centres, il suffit d'un… … Pendant l'exécution de l'arc inférieur AN, le brin AC est libre, le brin A'C tendu ; L'arc supérieur NS s'obtient au moyen des trois brins tendus. Pour une ogive, on emploiera (fig. 41) un simbleau à deux brins d'égale longueur OM, O'M : 41 Pendant la construction de l'arc AS, le brin O'M est…
