Dictionnaire raisonné de l'architecture française du XIe au XVIe siècle (1875)
Viollet-le-Duc, Eugène-Emmanuel, 1814-1879 · Paris : A. Morel · leaf 538

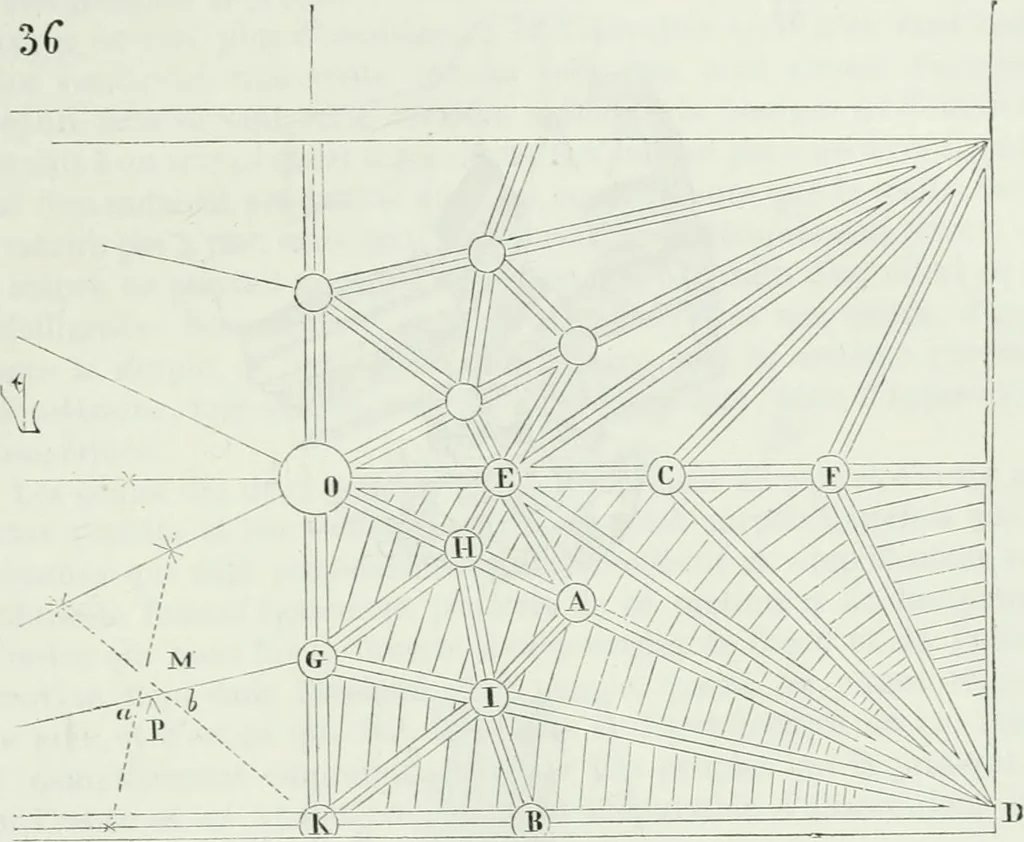

liécirale dEly, côté nord, xiv siècle. — 529 — [ VOUTE 1 motive la position verticale de cette contre-lierne, et ce qui est parfaite-ment conforme aux conditions de résistance de ces arcs, lesquels nontplus besoin davoir autant de force là où ils participent au réseau quau-dessous de ce réseau.… … la branche de liernes transversale en quatre parties égales, comme laclef G divise la branche de liernes longitudinale en deux parties égales.La clef H divise la branche darc AO en deux parties égales, et, pourposer la clef I, on a réuni les points BH, AK, par des lignes, ainsi quonle voit en M.…
Architecture
