Dictionnaire raisonné de l'architecture française du XIe au XVIe siècle (1875)
Viollet-le-Duc, Eugène-Emmanuel, 1814-1879 · Paris : A. Morel · leaf 542

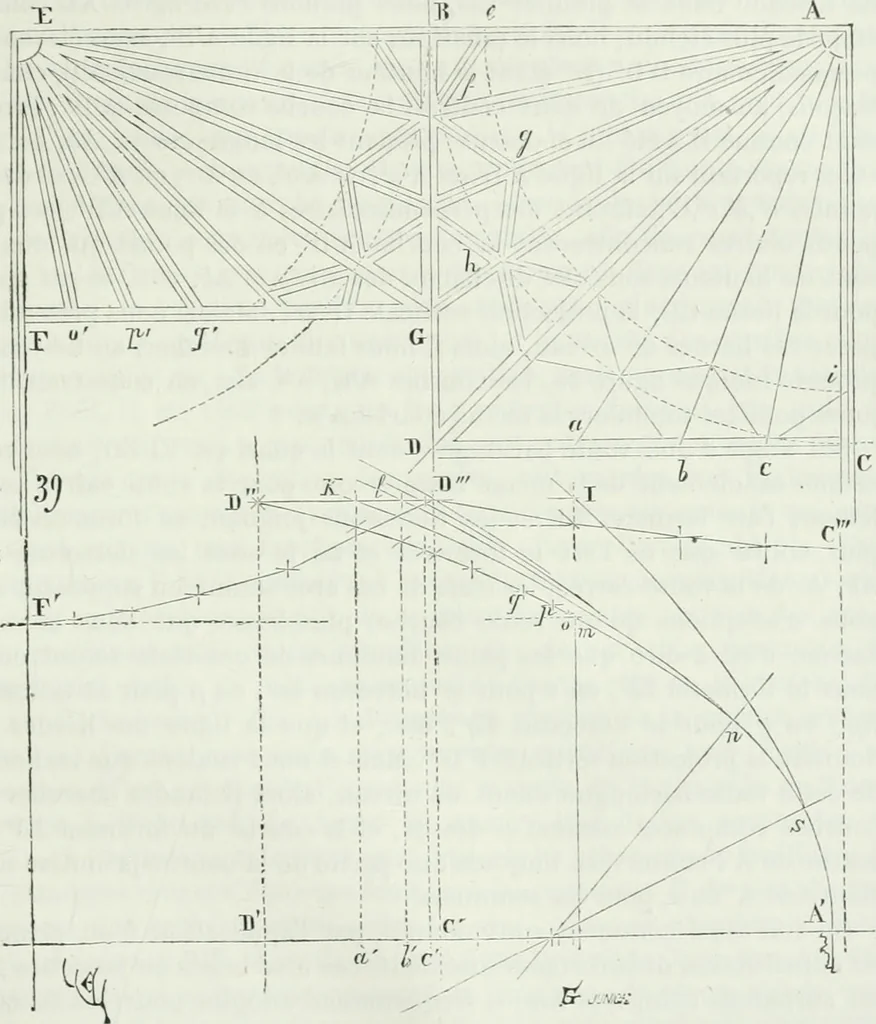

Voyons (figure 39) comment ce système de structure des voûtes an- — 53?, — [ VOUTE ] glaises incline vers une méthode de plus en plus mécanique. Soient enABGD un quart de voûte carrée, et en EBFG un quart de voûte barlongue.Dans la première, larc ogive est larc AD ; dans la seconde, larc ogiveest… … suit naturellement que ces panneaux doivent, autant que faire se peut,être semblables comme étendue. Pour tracer les tiercerons, ce ne seradonc plus les liernes que nous diviserons en parties égales, commedans lexemple 36, mais nous décrirons le quart de cercle BC pour lequart de la voûte carrée,…
Architecture
