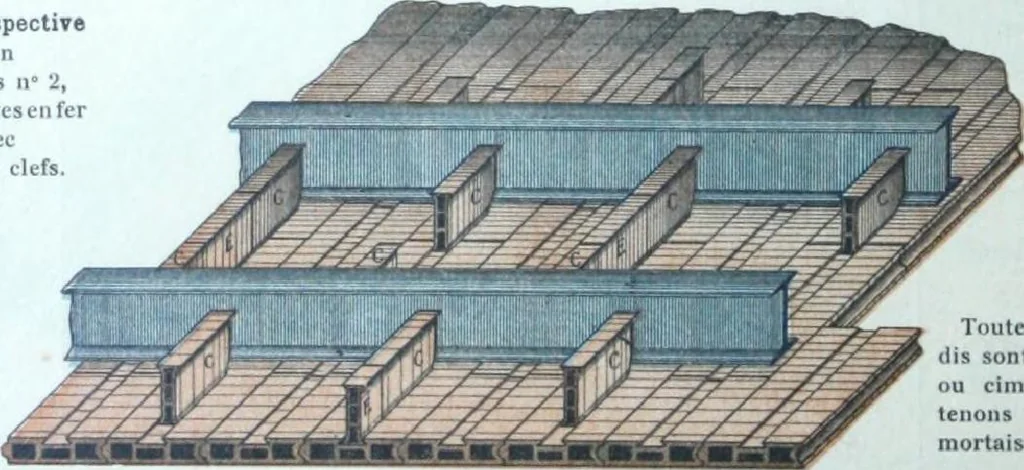

Fig. 143 Coupe transversale et Longitudinale dun plancher en 1er montrant lassemblage par tenon etmortaise des clefs C avec la Brique-Hourdis (H) et le mode de repos de la ciel sur laile de lasolive. Letrésillonnement des solives est obtenu en remplissant de plâtre ou ciment le vide(V)entre làme de… … LÉGENDE CGC, grandesciels de sus-pension. EEE, étrésilloDi intermédiaires. Toutes les Briques-Hour-dis sont jointêes au plâtreou ciment, ainsi que lestenons des clefs dans lesmortaises des briques. Fig 144, Parquet Lambourde —*■ Scellement de lalambourde—* DISPOSITION DES LAMBOURDES
