Die Hemmungen der Uhren, ihre Entwicklung, Konstruktion, Reparatur und Behandlung vor der Reglage, nebst zugehörigen Tabellen zahlreichen Abbildungen und 6 Porträts. Allegemein verständlich für Uhrmacher, Ingenieure, Techniker u.s.w (1905)
Dietzschold, C. (Conrad), b. 1852 · Krems a. Donau, Nied.-Österr., C. Dietzschold · leaf 96

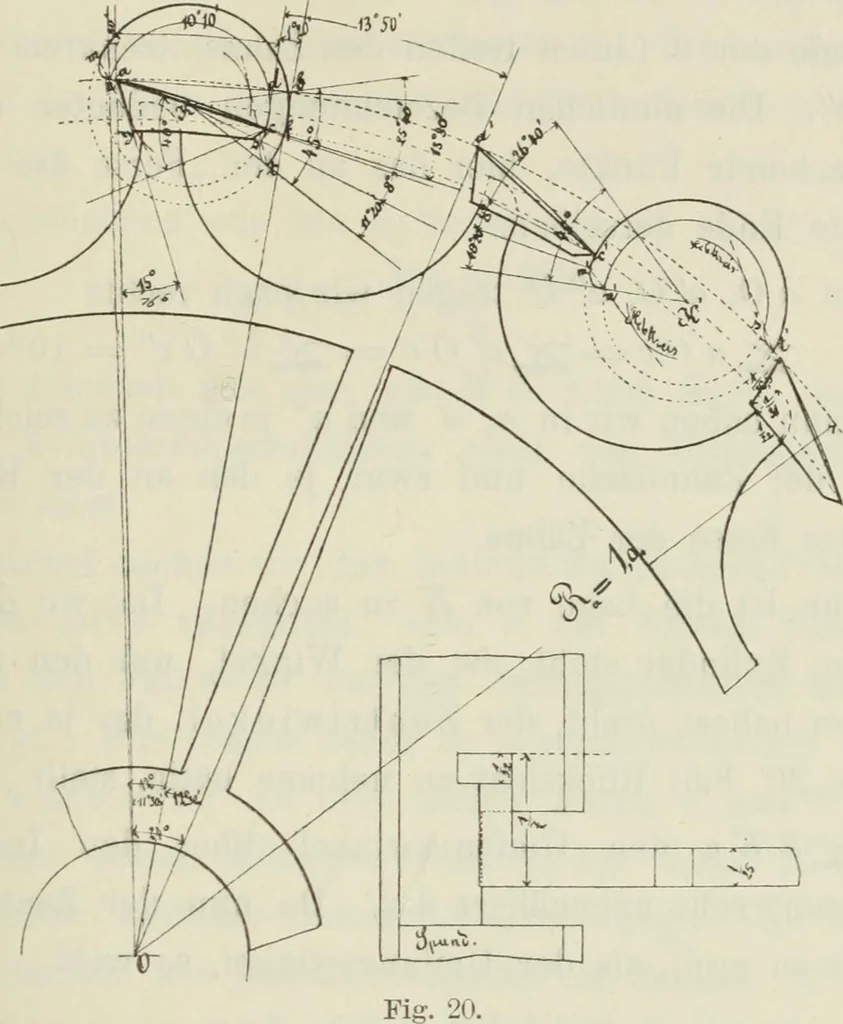

24° — 1°20 — 30 oder 12° - 1°50 =Zahnbreite (V2X240 - 1°50) = 10° 10 Wir tragen nun den inneren Zylinderradspitzenkreis ein, für 3 Teilungen je 24° = 360°15 ziehen die Radialen für dieselben und nach rechts für den Radzahn je 10° 10. Wir zeichnen einen Zylinder über den Radzahn undeinen zweiten in… … daß die Radzahnspitze einmal an der äußeren und einmalan der inneren Zylinderwand wirkt. Wir zeichnen zunächstden äußeren Zylinderradspitzenkreis mit Halbmesser = R. Dann ist der ZylinderraddurchmesserI) = 2 R. Denselben rinden wir in der Tabelle unter „wirklichemDurchmesser, während der (z. B. in…
Clocks and watches · Clock and watch makers
