Exploitation technique des chemins de fer .. (1907)

Galine, L. (Louis), b. 1864 · Paris : Vve C. Dunod · leaf 249

An illustration from Exploitation technique des chemins de fer .., 1907, leaf 249

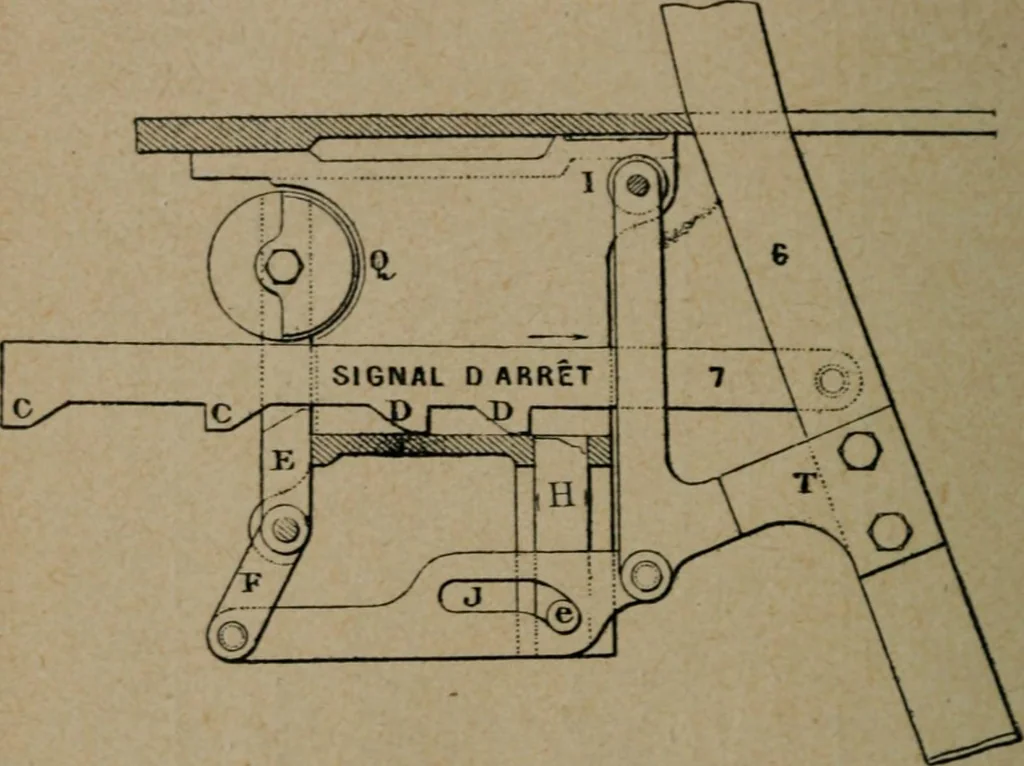

La solidarité entre les deux leviers 6 etS sobtient en montant 236 SIGNAUX sur celui de la pédale 6 {fig. 106) un loquet A, qui bute contreune saillie B arrêtant le levier 6 dans sa position renversée.Lorsque le train quitte la partie de la voie munie de pédales,on ouvre le signal de départ 5 dont… … Fio. 107. — Commande du signal darrivée par celui de la pédale. Une troisième condition est de ne pouvoir efTacer 7 uneseconde fois avant que la pédale nait passé par sa posilionnormale. A cet effet, le levier de 7 {fig. 107) porte une tringlemunie de dents C et D en sens inverse, il peut être…
