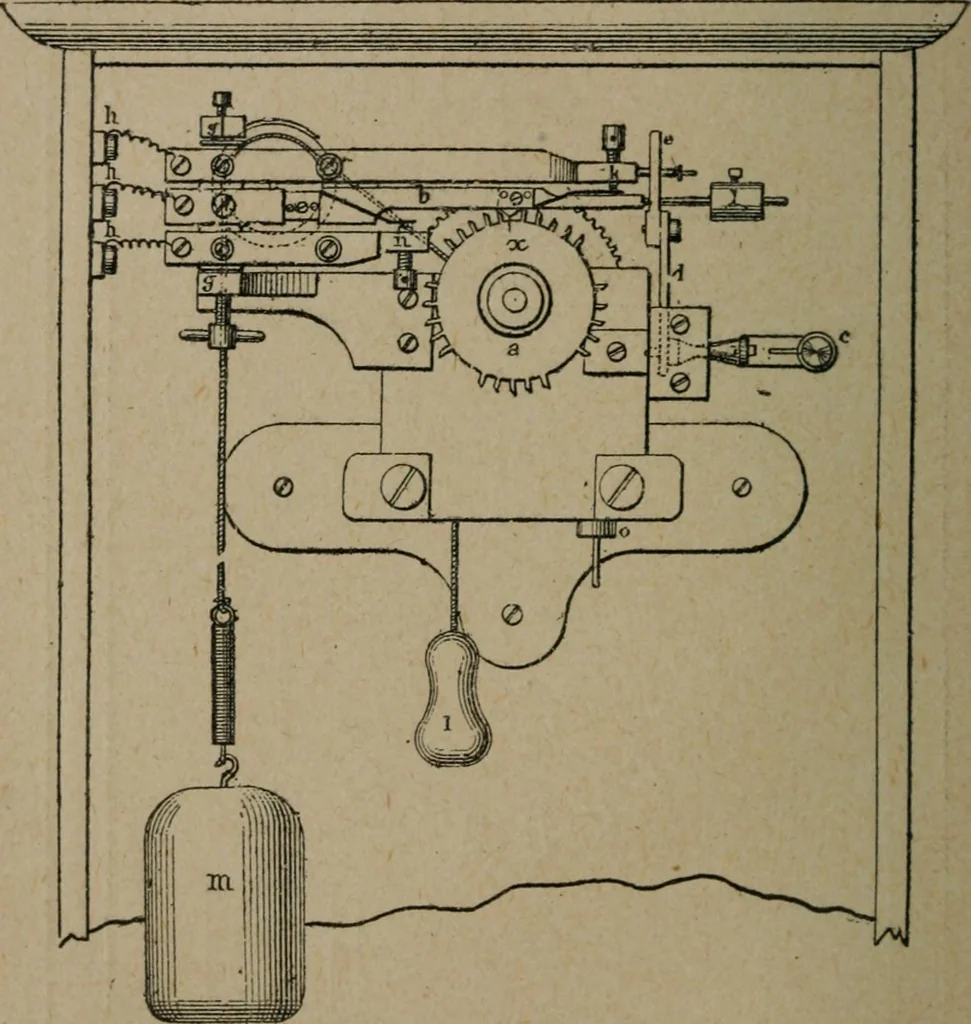

An illustration from Exploitation technique des chemins de fer .., 1907, leaf 523 — uvre, on relève dabord, au moyende deux tours de la manivelle i, le poids moteur, qui, en SIO MOUVEMENT DES TRAINS tombant, fait osciller la lame p sur les dents des disques a.Les oscillations, communiquées au balancier n, se trans-mettent, par un levier coudé muni de deux tiges, aux vis decontact… … Fio. 270. — Transmetteur intermédiaire. cadre, au bord duquel on déplace laiguille que lon amènesur lindication à transmettre. En même temps {flg. 270) onremonte le contrepoids m, en tirant à fond la corde i. Ledéplacement de laiguille se communique à un parallélo-gramme d portant une fourchette e,…
