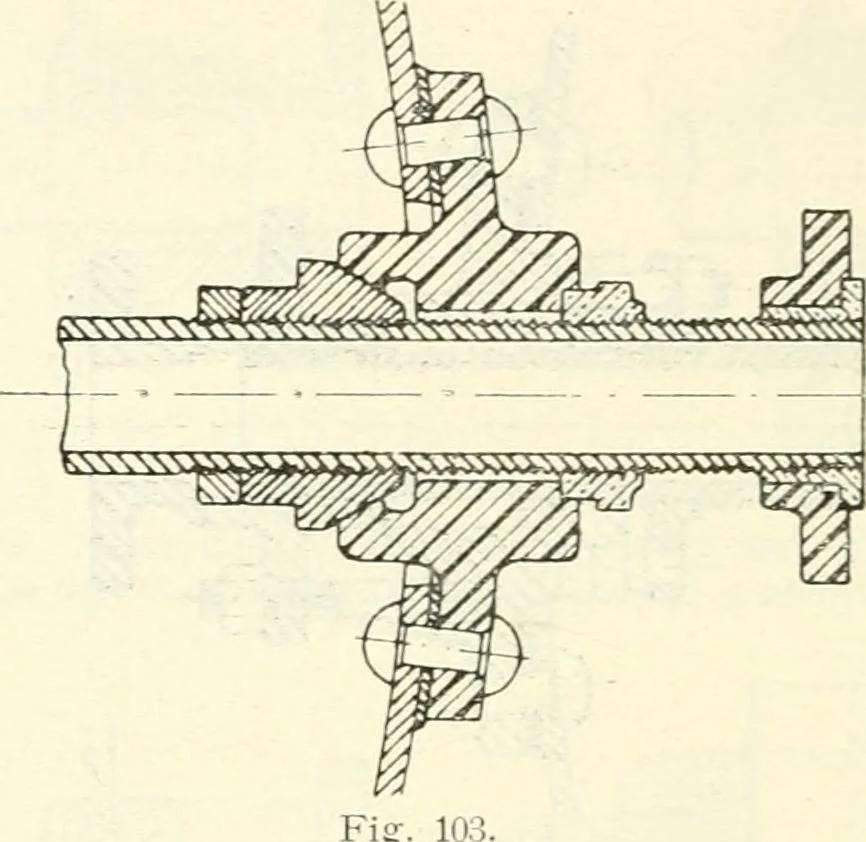

Fig. 102. Wie vorher, nur statt des Stopfbuchsenflansches denAnschlußflansch auf das Rohr selbst geschraubt. 4* K)> pfergefäffte. — 52 Fig. 103. Mit Stemmscheibe angenieteter Gußflansch. Dasdurchgesteckte, mit Gewinde versehene Rohr trägt einerseits einendicht schließenden Metallkonus.… … 103. zum Anziehen. Das Rohrende bekommt einen aufgedrehten Bundmit dahinter gestecktem Flansch. g) Durchgang durch doppelte Wände. Fig. 104. An die innere Wand ein Gewindestutzen mit ^luttergeschraubt und in dessen Gewinde ein zweiter Stutzen mit Flanschlind Mutter befestigt.
