Manuel du conducteur des ponts et chausseâes : d'apráes le dernier programme officiel des examens d'admission (1873)

Endreás , Ernest, 18..- · Paris : Gauthier-Villars · leaf 154

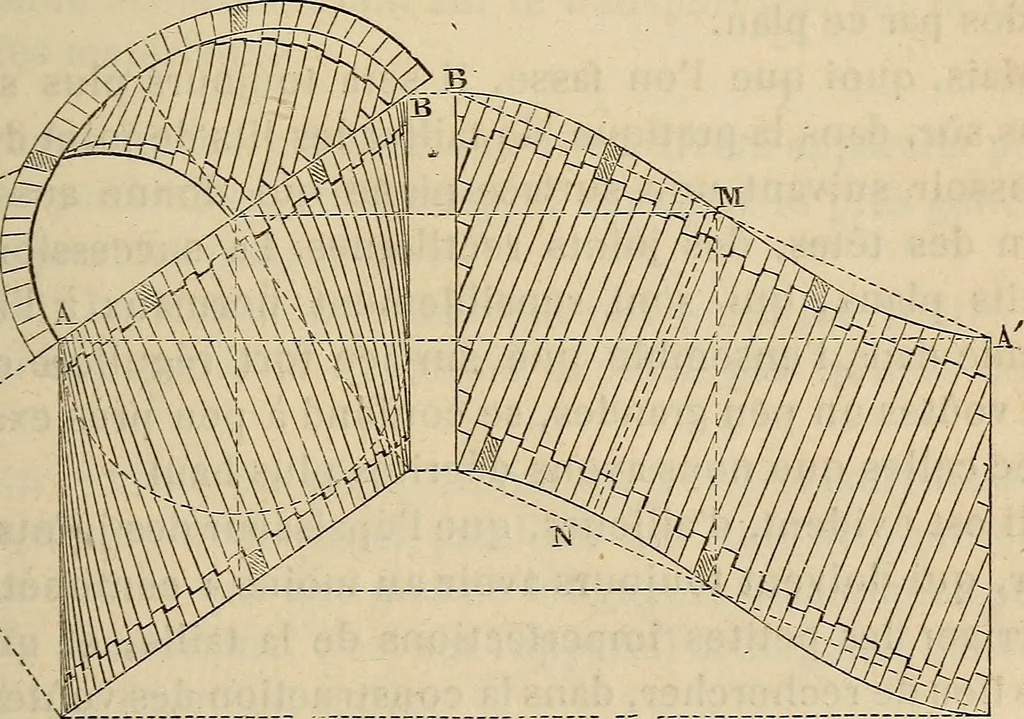

An illustration from Manuel du conducteur des ponts et chausseâes : d'apráes le dernier programme officiel des examens d'admission, 1873, leaf 154 — 99. Mais le système hélicoïdal est bien souvent préféré,parce quil se prête à lemploi des petits matériaux, et de labrique en particulier. En voici la description succincte : Le cylindre de la voûte étant développé, on joint par uneligne droite BA les deux points qui répondent aux extrémités Fig.… … du diamètre de tête AB ; on élève une perpendiculaire MN surcette ligne, et sa direction indique celle des lignes dassisesqui deviennent, après lenroulement sur le cylindre, des por-tions dhélice. i36 PONTS EN MAÇONNERIE. Cependant, en exécution, on est conduit à altérer légère-ment les conditions…

Civil engineering · Roads · Bridges

Internet Archive · Boston Library Consortium · Public Domain Mark 1.0. Free to use for anything.
