Dictionnaire raisonné de l'architecture française du XIe au XVIe siècle (1875)
Viollet-le-Duc, Eugène-Emmanuel, 1814-1879 · Paris : A. Morel · leaf 536

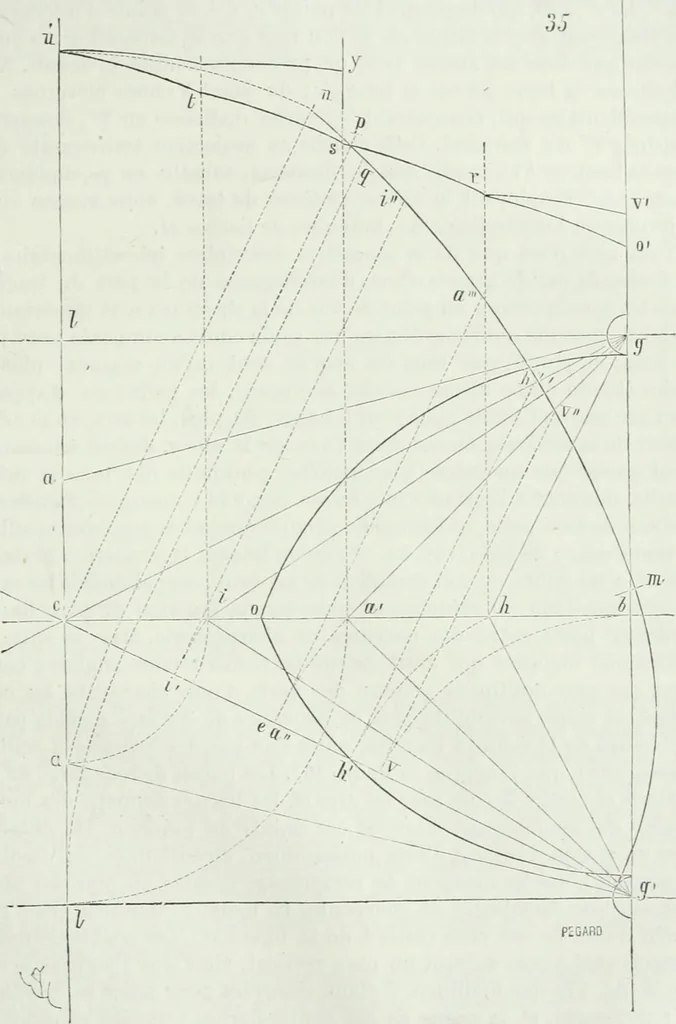

celle-ci viendra rencontrer en h la courbe maîtresse gn. La courbede ce contre-tierceron sera donc la courbe j/i. Rabattant le tierceronga, idem en a; élevant une perpendiculaire de ce poiiit a, celle-cirencontrera la courbe maîtresse en a. La courbe de ce tierceron seradonc la courbe yu. Rabattant… … la courbe gi. On procédera de même pour le tierceron ga du longtriangle, tierceron dont la courbe sera donnée de g en p; de même aussipour larc-doubleau gI, dont la courbe sera donnée de g en q. Ces clefs atteignent toutes des niveaux différents. Four tracer les [ VOUTE 1 — 52S — liernes…
Architecture
