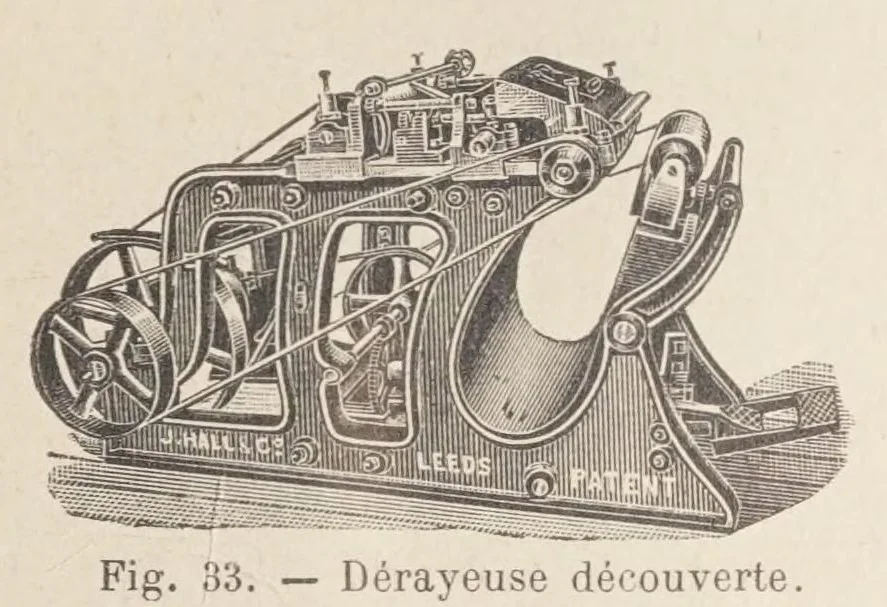

l'opérateur règle la distance qui doit séparer le cylindre B et le cylindre A. Le cadre entier est mis en action au moyen d’une pédale ; le pied agit en J (fig. 32 et voir la gauche de la fig. 34). Le montant en fonte placé en dessous de la pédale n'a rien à faire avec elle : il sert à maintenir un… … Fig. 83. — Dérayeuse découverte. naturellement dépasse les deux extrémités du cylindre en caoutchouc. Pressant avec le talon sur le montant en fonte et avec la pointe du pied sur la pédale, l’ouvrier approche plus ou moins le cylindre de caoutchouc B, et par conséquent la peau du cylindre coupeur…
