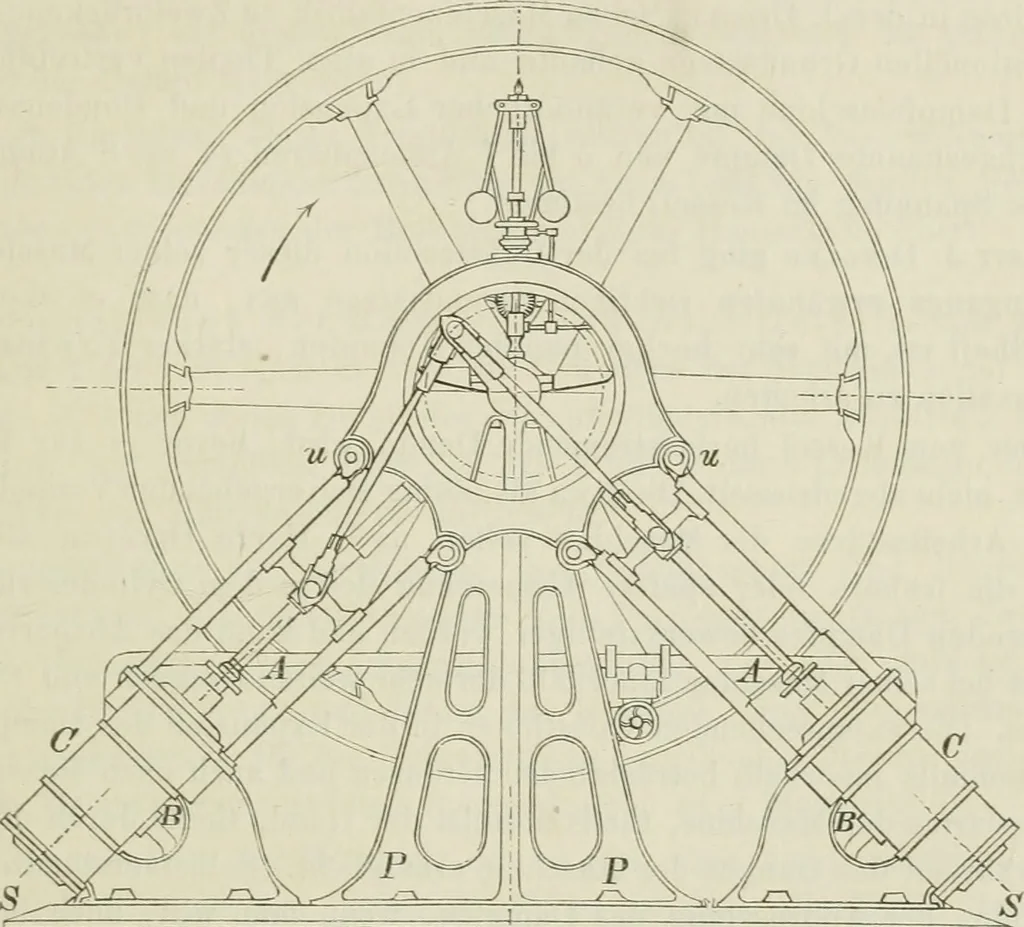

dieselbe Kraftübertragung von Seite der beiden Receptorenauf die Kurbelwelle, als ob diese zwei, unter rechten Winkeln gestellte Kur-belarme hätte. Der Unterschied ist hier nur der, dass statt der Kurbeln dieAxen der beiden Cylinder um 90 gegeneinander verstellt sind. IV Karl Jenny. 97 Auf einer… … Fig. 42. E. Bourdons gekuppelte Einoylinder-Maschine zu 35 Pferdekraft. die Kurbelbewegung ausgesparten Auge u mittelst 4 schmiedeiserner Stangenund Schrauben mit den beiden Dampfcylindern verspannt. Die Mitteltheile jezwei dieser Staugen dienen zugleich zur Geradführung für die Querhäupterder…
