Die Hemmungen der Uhren, ihre Entwicklung, Konstruktion, Reparatur und Behandlung vor der Reglage, nebst zugehörigen Tabellen zahlreichen Abbildungen und 6 Porträts. Allegemein verständlich für Uhrmacher, Ingenieure, Techniker u.s.w (1905)

Dietzschold, C. (Conrad), b. 1852 · Krems a. Donau, Nied.-Österr., C. Dietzschold · leaf 237

An illustration from Die Hemmungen der Uhren, ihre Entwicklung, Konstruktion, Reparatur und Behandlung vor der Reglage, nebst zugehörigen Tabellen zahlreichen Abbildungen und 6 Porträts. Allegemein verständlich für Uhrmacher, Ingenieure, Techniker u.s.w, 1905, leaf 237

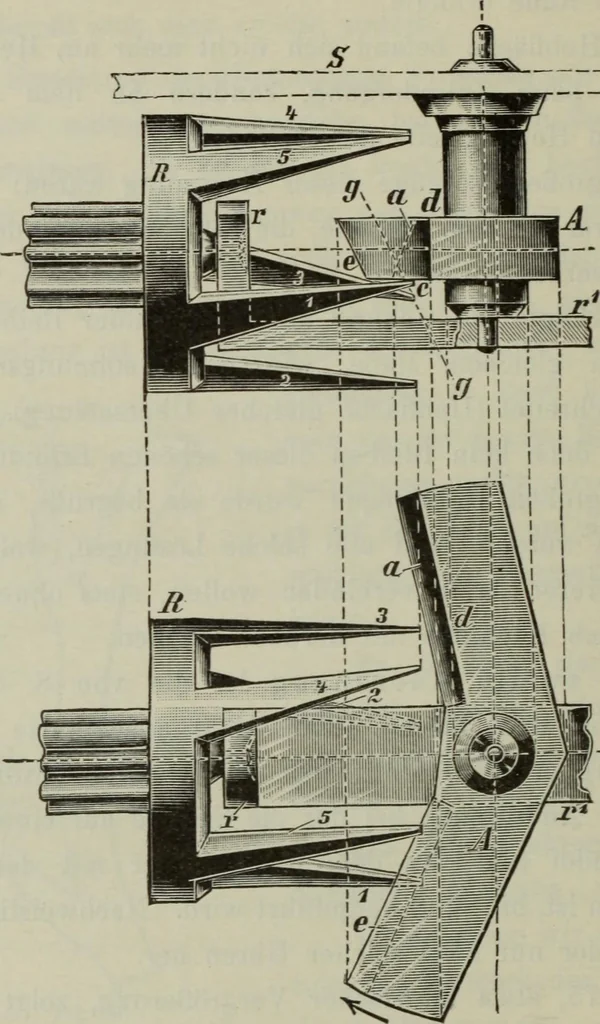

riß des Ganges. DasSpindelgangrad besitzt fünf lange, dünne, etwas nach vor-wärts geneigte Zähne, welche abwechselnd auf die Ruhe-flächen d des Ankers A auffallen. Bei der Rückschwingung — 224 — der Unruh gleitet der Zahn auf die schräge Hebfläche a.In Fig. 75 ist soeben der Zahn 1 an die untere… … Ankers. Fig. 76 zeigt uns, daß die Ruhe nicht gar so großist, daß also der Zahn nur ganz wenig über die gestricheltangedeutete Hebfläche e hinausragt. Nachdem nun der Rad- — 225 — zahn 1 auf Kühe gefallen ist, dreht sich der Anker in derPfeilricbtung weiter, worauf dann der Radzahn längs…
