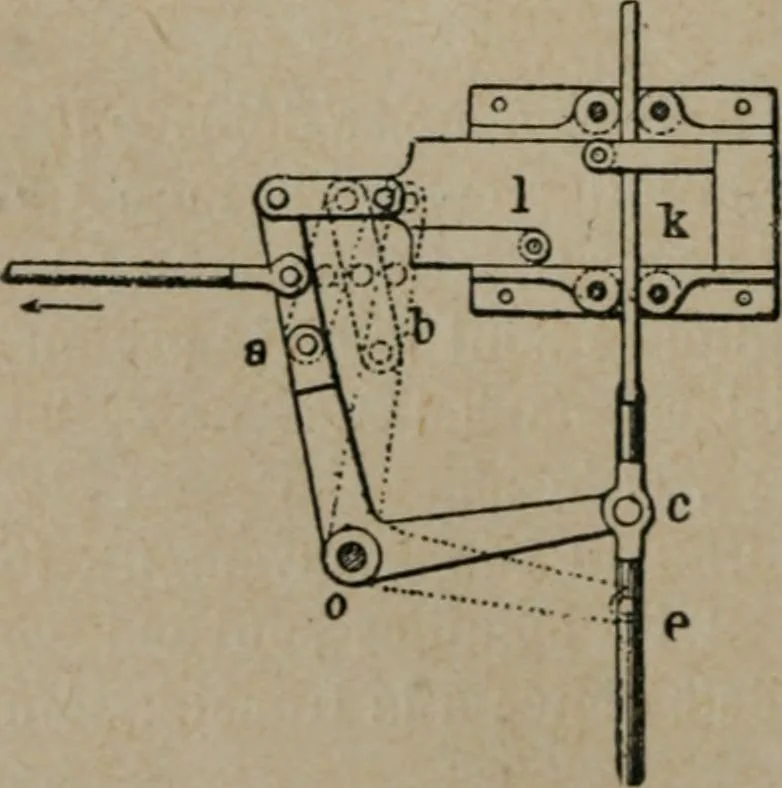

FiG. lia. — Verrou-aignille Saxby et Farmer. Dujour, lappareil en diffèrepar sa position; il est placé àTintérieurdelavoie. La trans-mission unique! {fig. 113) faitmouvoir dune part une pé-dale P et, de lautre, unetringle t reliée au verrou V parlintermédiaire dune bielle 6,qui commande également… … Fia. 113 biê. CONCENTRATION DES LEVIERS 243 dant la manœuvre, on a trois phases : déverrouillage de len-treloise (le verrou k est retiré de Tentretoise), déplacementdes lames (les deux verrous butent contre Fentretoise), etverrouillage en sens inverse (le verrou / immobilise Tentre-toise). La…
