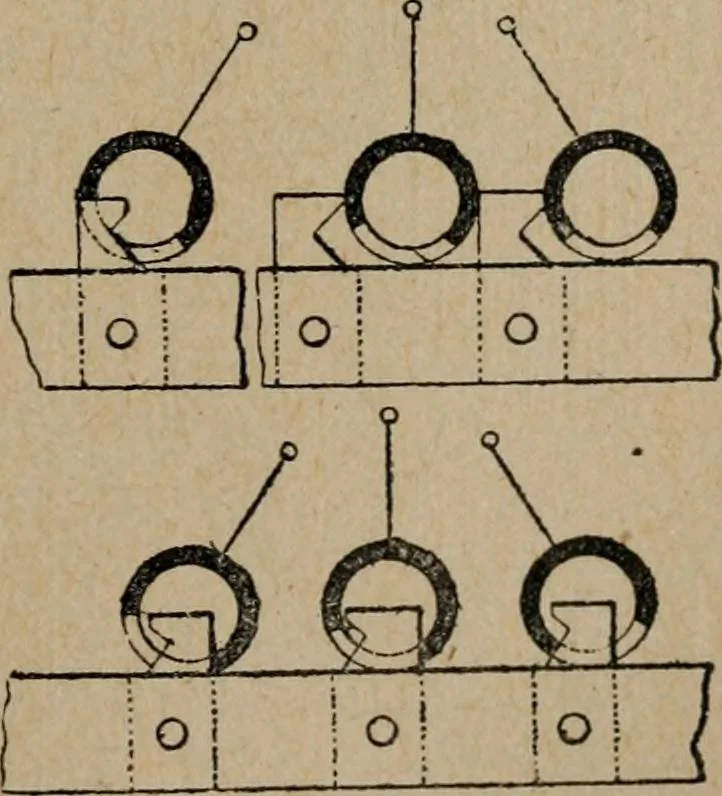

u péné-trant dans un cran darrêt dusecteur fixe. Un petit ressort,prenant son point dappui surune rondelle, presse de basen haut le verrou dans soncran darrêt. Si lon saisit lapoignée en appuyant dans lesens vers lequel le levier doitse mouvoir, on fait descendrela tige et, en surmontant… … Fio. 168. — Enclenchement Heidrich. 314 SIGNAUX La commande des appareils denclenchement se fait parune barre au moyen dun balancier, dont lextrémité librefait mouvoir deux tiges perpendiculaires. A lune des tiges{fig, 168), sont fixés des taquets enclencheurs ; à lautre, destubes horizontaux avec…
