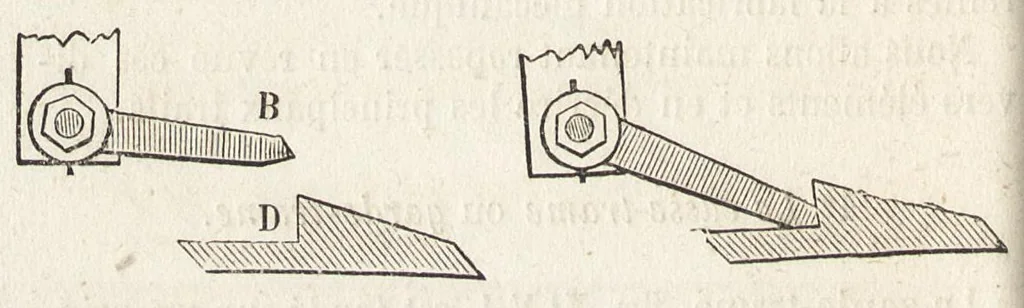

MÉTIER A TISSER EN GÉNÉRAL. 144 le sens de la flèche, suffira pour produire le dérange¬ ment de la pièce S qui est la détente d’un ressort. Le ressort mis en liberté chasse un débrayage qui re¬ pousse la courroie de la poulie fixe sur la poulie folle. En môme temps, un buttoir B, fig. XLVIII, qui… … Fig. XLVIII. animé d’un mouvement identique à celui du garde- trame dont il est solidaire, à l’exception qu’il est con¬ stamment en l’air, jusqu'au moment où la pièce S est mise en mouvement, tombe dans une encoche D. Comme le buttoir est solidement fixé au battant, celui-ci s’arrête instantanément…
