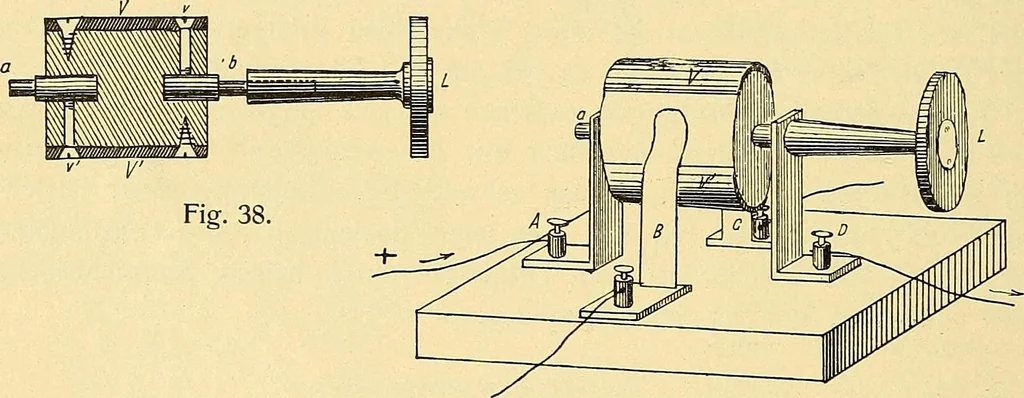

takt 3 und von da zum negativen Pol derBatterie zurück. Somit wird durch einfaches Verschieben des Hebelpaaresder primäre Strom in seiner Richtung umgekehrt. Etwas komplizierter, aber dauerhafter und zugleich als Ausschalterdienend, ist der in Fig. 37 und 38 abgebildete Ruhjmkorffsche Strom-wender.… … Fig. 37. findet. Dreht man das Kordelrad L im Sinne des Uhrzeigers um 90^, sokommt die Messingschiene V mit der Feder B in leitende Berührung undder Strom geht von der Klemme B nach der Primärspule. Von diesergelangt er nach der hinteren Feder C, von da in die Messingschiene V unddie Schraube v, in…
