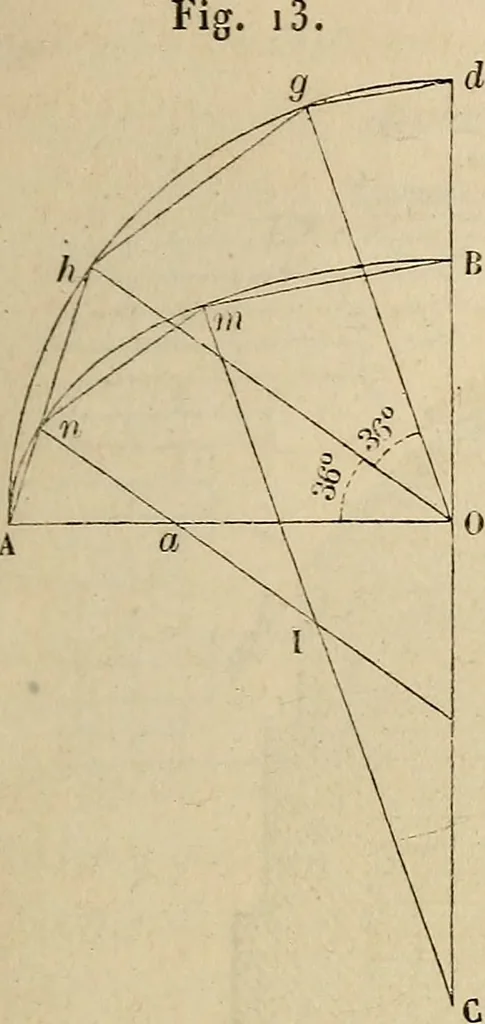

, 45. Deuxième méthode. — Ayant tracé un quart de cercle sur la demi-ouverture, on y peut marquer les points g et h 2 4limitant, à partir de A, des arcs respectivement égaux à -= et ^ de 90 degrés, et tirer ensuite les cordes A/?, kg, gd, ainsi queles rayons AO et gO. APPAREIL DES VOUTES. IOI … On prend alors le premier rayon Aaour arbitrairement; parle point a on trace na\ parallèle à hO; par le point n ainsi déterminé, on tire nm parallèle à hg;par le point B, Bm parallèle à dg; enfinpar le point m, ml parallèle à #0. Lespoints n et m sont les points de rac-cordement des trois arcs,…
