Dictionnaire raisonné de l'architecture française du XIe au XVIe siècle (1875)
Viollet-le-Duc, Eugène-Emmanuel, 1814-1879 · Paris : A. Morel · leaf 476

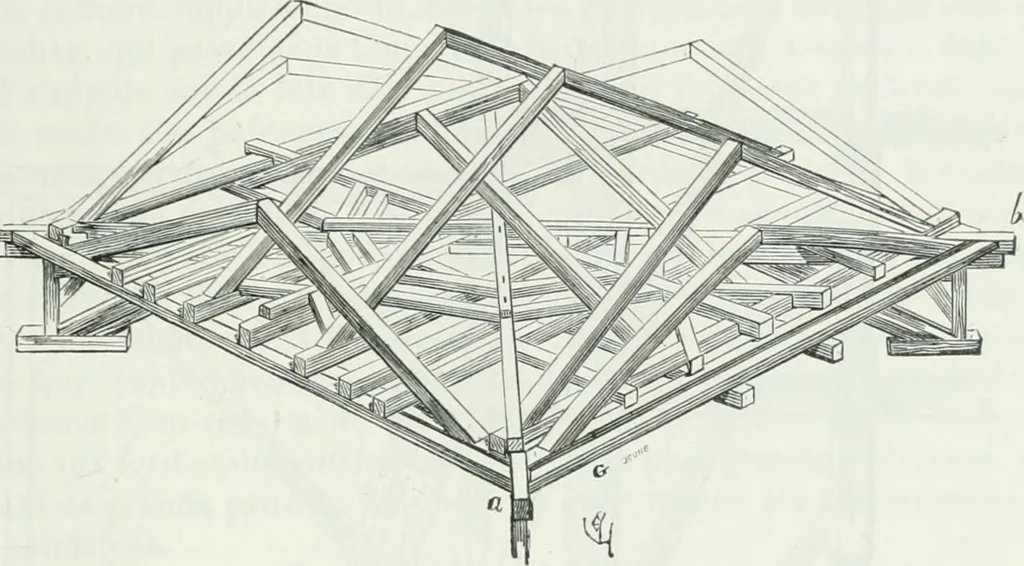

^ cette enrayure basse, armée. Pour rendre la figure moins confuse, nous avons supposé les clefs pendantes enlevées. On distingue les dix fermes — 467 — [ FLÈcnE ] se pénétrant, aux arbalétriers {les(|upllps des clefs pendantes vontsoutenir les entraits au droit de la portée de chacune des pièces… … Si nous prenons une des fermes de tlèche perpendiculaires aux côtésdu carré, nous obtenons la figure 26. Le poinçon, larbre central esten A . En B, sont tracées en coupe les fermes armées de clefs pendantes,et en élévation lune de ces fermes dans le plan parallèle à notre pro-jection. Lés poteaux C…
Architecture
Internet Archive · Getty Research Institute · Public Domain Mark 1.0. Free to use for anything.
