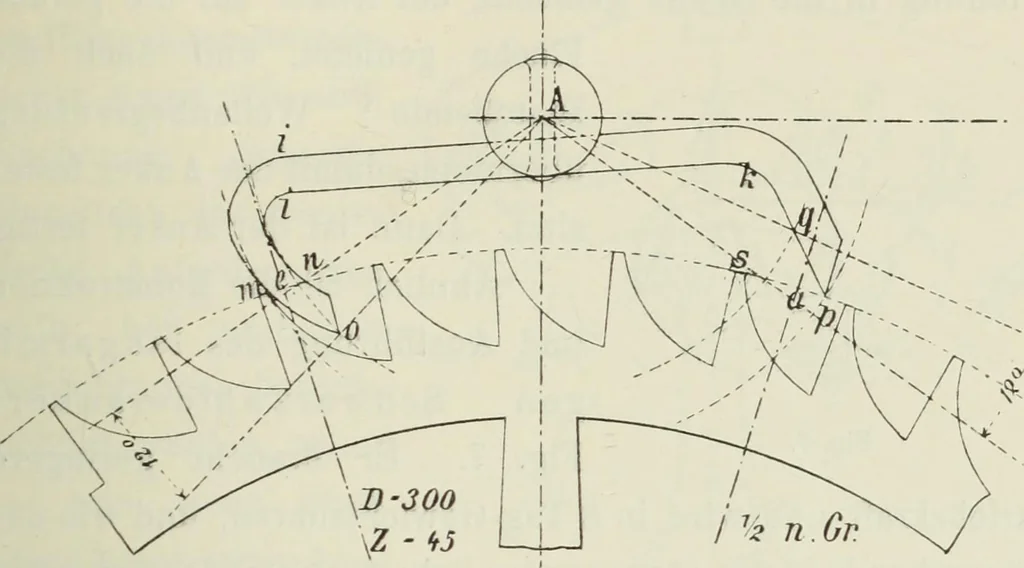

g durchführen. 1. Beipiel Fig. 6. Schwarzwälderanker - Zeichnung. Gegeben: Raddurchmesser I) .= 300 mm Radzahnzahl Z = 45, 4y2 Teilungen übergriffen. Hebungswinkel = 12° Wir berechnen zunächst Ankeröffnungswinkel =^X360°= 36° 7Eingriffsentfernung = AM = — X ^ = 175 mm 1 Li - 43 —… … Fig. 6. zu e und a, beziehungsweise die Wirkungswege mn und sjpauf, ziehen A n und diese Linie nach innen, den Hebungs-winkel n Ao = 12°. Ebenso tragen wir an A s nach oben den Hebungs-winkel s Aq = 12°. Ziehen an m o und qp die Hebflächen gerade, dannaber machen wir m o etwas erhaben. Hierauf…
