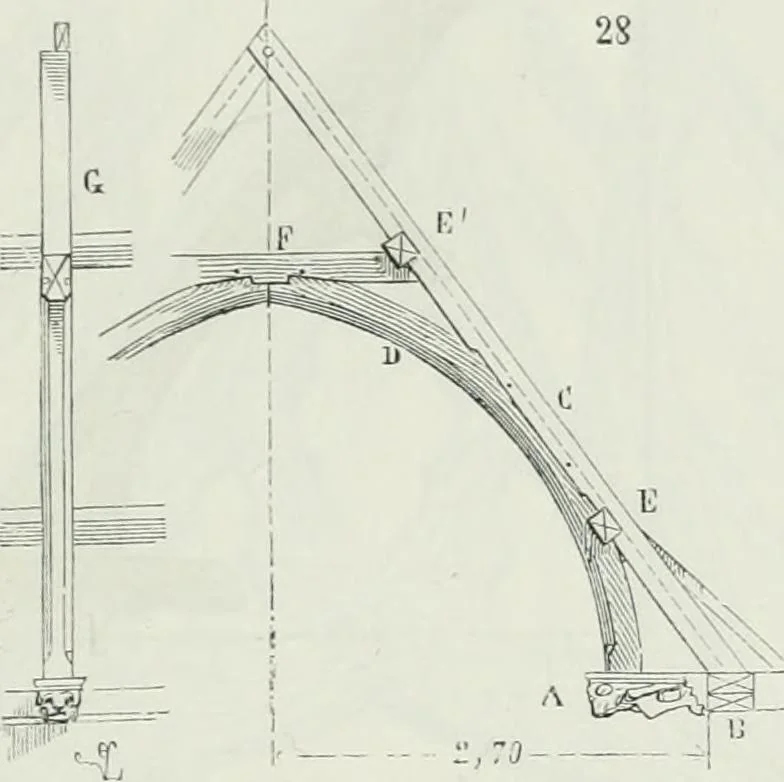

E 1 Un exemple forl simple fera comprendre ce système (28) . Cette ferme,sans entrait à sa base, se trouve, il est vrai, intercalée entre dautresfermes qui en sont pourvues; elle nest pas le résultat du hasard, mais(Tun système souvent employé pendant les xiii^ et xiV siècles. Le blochetA, sculpté… … panne E inférieure est prise entre la courbe et larbalétrier ; elle estfranche, la courbe et larbalétrier étant entaillés pour la laisser passer. Lal)anne K supérieure repose dans une entaille pratiquée à lextrémité delentrait retroussé F et dans larbalétrier. Ainsi les chevrons, dont lépais-seur…
