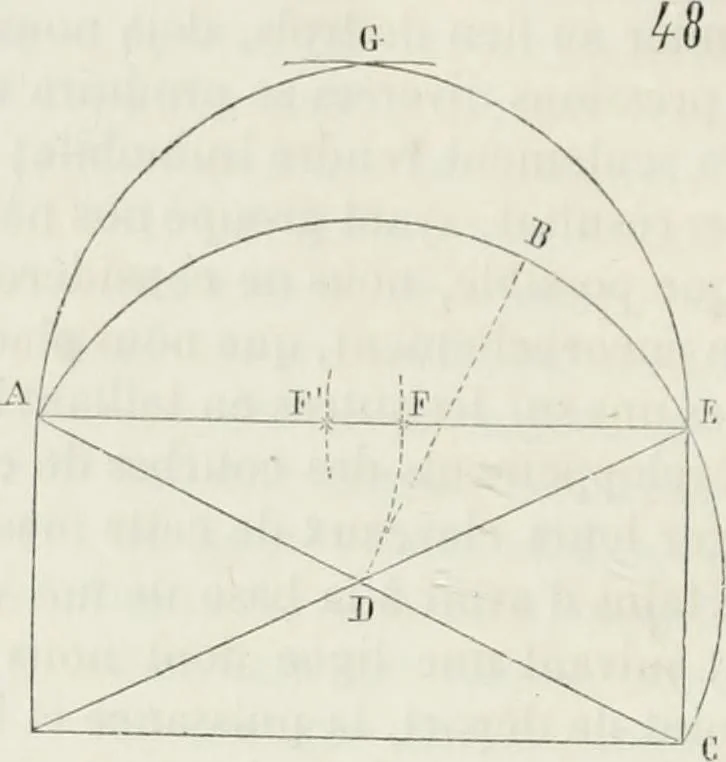

ous traçons larc AG, qui possède lemême rayon que larc ABC- ; reportant la longueur AF de E en F, nousobtenons en F le second centre de larc-doubleau, et traçons la secondebranche EG. Cest ainsi que sont tracés les arcs des premières voûtes IV. —12 [ CONSTRUCTION J — 90 — [ YOlT1;> gothiques sur… … sommiers.Soient(48bis)AB la directrice de larc-doubleau, A C les direc-trices des arcs ogives. A est posé sur le nu du mur. De ce point A, prenantsur la ligne AB une longueur AD égale à lépaisseur du claveau de larc-doubleau, el considérant AD comme rayon, nous formons le demi-cercleDDD. Nous…
