Exploitation technique des chemins de fer .. (1907)
Galine, L. (Louis), b. 1864 · Paris : Vve C. Dunod · leaf 242

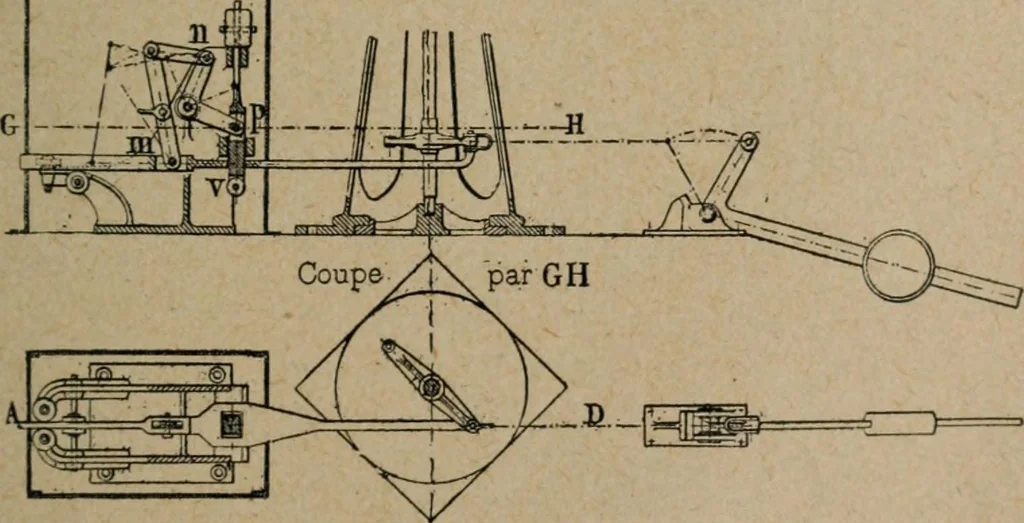

tension des fils, mais encore le déplace-ment de la poulie du signal. Lapplication de cette transmission a été faite sur lOrléans;la manœuvre est excessivement douce, et peut se faireaussi lentement que possible. 87. Verrous de signaL — Système Dujour. — II est tou-jours utile dobtenir un contrôle… … Fio. 100. — Verrou de signal Dujour. transmission du signal est reliée à un levier m, qui actionne,dune part, la barre du signal, et de lautre, un verrou v aumoyen dune équerre p et dune petite bielle n. Léquerre faitmouvoir le verrou, qui pénètre dans la barre et cale le signaldans sa position…
